Как соединить выключатель с розеткой при подключении светильника

Версии 7.0

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

1. Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
2. В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
3. В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
4. Зачищенные концы провода заводятся внутрь коробок.
5. Коробки закрепляются в стенной панели.
6. Сняв крышку с розеточного блока подключают к ее клеммам провода.
7. Блок устанавливается внутрь коробки и закрепляется в ней.
8. Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.

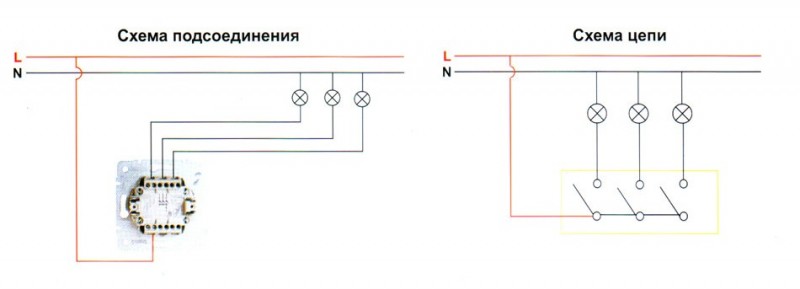

Подключение с одноклавишного блока

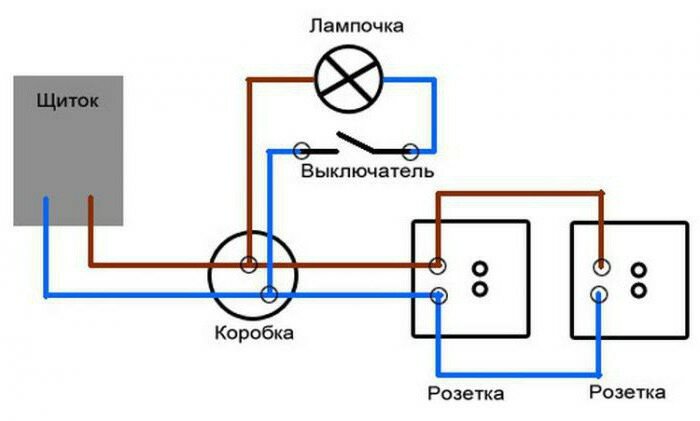

Схема подключения розетки с одноклавишным выключателем

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

1. От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
2. В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
3. В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
4. Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
5. Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

• Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
• Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
• Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
• Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

• освещение;
• розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
• кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Установка одноклавишного блока

Инструкция:

1. При осуществлении монтажных работ по установке одноклавишного устройства, используется 2 подрозетника, которые имеют конструкцию, позволяющую объединить их в один блок. Подрозетники устанавливаются в углубление в стене, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный.
2. Подрозетники фиксируются в углублении с помощью гипсового раствора.
3. Когда раствор полностью высохнет, к розетке подключается 3-жильный провод. При этом, следует внимательно отнестись к фазировке этого провода и подсоединить заземление к соответствующей клемме. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя. «Земля» подсоединяется к третьей свободной клемме розетки.
4. На выходе выключателя подключается одножильный провод, который будет по штробе направляется к светильнику.
5. После того, как провода будут подключены, необходимо установить внутреннюю часть в подрозетники и с помощью винтового раздвижного механизма надёжно закрепить во внутренности подрозетников.
6. Затем осуществляется заключительный этап установки такого устройства. Декоративная пластиковая накладка прикручивается к внутренней части с помощью болтов. Со стороны выключателя часто крепление осуществляется посредством защёлки.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Навигация по записям

Что это за ткань модал

Как подключить?

схема подключения двухклавишного выключателя

схема подключения трехклавишного выключателя

Для того, чтобы осуществить правильный монтаж электротехнического модуля, понадобятся следующие материалы и инструменты:

• отвёртка;
• медный трёхжильный провод + 1,2, или 3 -жильный в зависимости от количества выключателей в блоке;
• зубило;
• молоток;
• индикаторная отвёртка;
• гипсовая штукатурка;
• подрозетники;

Прежде, чем проводить электромонтажные работы, в обязательном порядке обесточивается тот электрический контур, который подводит ток к распределительной коробке. Для этого в распределительном щитке выключаются предохранительные автоматы, а провода в месте проведения работ обязательно индикаторной отвёрткой проверяются на отсутствие фазного тока.

Если необходимо осуществить монтаж дополнительного электротехнического прибора, то от распределительной коробки до предполагаемого места установки делается штроба с углублением около 2-3 см

Прежде, чем прорубить углубление, делается разметка непосредственно по стене. В месте установки объединённого блока, также предварительно обводится контур рабочей части такого блока и уже по нему выбивается с помощью зубила и молотка место для установки, глубиной, которая позволит рабочей части поместиться полностью и не выступать за уровень стены.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Установка совмещенного блока с одноклавишным выключателем

подключение с одноклавишным выключателем

Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.

Фактически, все современные модели подключаются одним способом: через группу клемм, к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.

Пошаговая инструкция этого процесса выглядит следующим образом:

1. От общего раздаточного щита квартиры потребуется провести к распределителю кабель с двумя жилами для фазы и нуля.
2. После этого внутрь распределителя заводится три провода, идущие от совмещенного одноклавишного блока, и два провода от светильника, управление которым будет осуществляться через выключатель.
3. В распределителе необходимо соединить между собой фазу и кабель, который был протянут от клеммы розетки.
4. Нуль светильника должен быть подключен к нулю распределителя, а оставшийся свободным провод лампы соединяется с проводником, который имеет подключение к свободному контакту на выключателе.
5. Если подключаемый совмещенный блок был изготовлен в полном соответствии с европейским стандартом, то в нем дополнительном имеется заземление. В таком случае, внутрь распределителя потребуется проложить еще один провод, который будет предназначен для его подключения.

Многие современные модели дополнительно оборудованы подсветкой клавиш или иных элементов, она осуществляется за счет работы диодов. При этом, схема, по которой происходит подача питания диодам, изначально входит в общую конструкцию совмещенного устройства, поэтому дополнительные действия для подключения подсветки проводить не требуется.

Материалы для отделки дверного проёма

Недостатки акрила

Как устанавливать подоконник: пошаговая инструкция, особенности монтажа и рекомендации

Сколько стоит услуга?

Подключение совмещённой розетки и выключателя: основные варианты

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

1. Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель и подключить их, совместив в одной схеме.
2. Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
3. Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь — это обусловлено тем, что отпала надобность прокладывать два отдельных провода к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

• при необходимости можно легко перенести блок в другое место, при этом не нужно прокладывать две отдельных проводки;
• нет необходимости по отдельности вымерять высоту установки розетки и выключателя, так как оба устройства совмещены в одном корпусе;
• благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
• совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента, вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Совмещенные устройства

Комбинированный тип переключателей не был знаком электрикам до середины ХХ века. Актуальным способом управления световыми источниками был одноклавишный выключатель. Два одинаковых изделия располагались рядом. Немного позже производители выпустили двухклавишные выключатели для управления отдельными группами люстровых ламп.

Трехклавишный переключатель, объединенный с розеткой, появился на территории РФ в период развития строительства панельных домов. Устройства предназначались для включения света в кухне, санузле и ванной комнате.

Розетку устанавливали в ванной для удобства пользования феном, электрической бритвой. После популяризации стиральных машин их начали подключать к комби-прибору с заземлением или без него.

В многоэтажках современной застройки двойные конструкции применяются для кухонь, санузлов и жилых помещений. Причина заключается в европейских стандартах, согласно которым:

• выключатели располагаются на высоте 160 см от пола;
• розетки выводят на высоту 30-90 см от пола.

Такое подключение позволяет расположить выключатели на уровне глаз для удобства использования и размещения мебели. Удаление розетки обеспечивает комфортное выключение освещения без изменения положения руки.

Низкорасположенные розеточные группы в спальне удобны в плане маскировки проводов. На кухне они размещаются над рабочим столом, служат для подсветки зоны приготовления пищи и подключения бытовой техники. В квартирах-студиях общий и местный свет применяется в качестве способа зонирования пространства.

Установка наружной (внешней) розетки

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

Пример монтажа кабель-канала представлен ниже:

На фото выше кабель-канал открыт

Пример саморезов для крепления кабель-канала

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

Разновидности

Различия между модулями можно провести по:

• конструкционным особенностям;
• дизайну;
• материалу компонентов.

Если говорит о втором элементе выделенного списка, то дизайн является вопросом личного характера и каждый подбирает то, что ему больше нравится по цвету или оформлению, которое разработала та или иная компания. Внутренность различных модулей также отличается. Это, например, касается основы, где закреплены контакты. Ранее было популярным ее изготовление из керамики. Но найти действительно хорошие изделия с керамическими вставками довольно сложно. В большинстве случаев со временем она начинает сыпаться и ослабляет контакты.

Лучшим вариантом, который используется повсеместно является АБС-пластик. В розетках и выключателях используется такой вид основы, который является тугоплавким. Даже при коротком замыкании не происходит возгорания, а только плавление вставки

Стоит также обратить внимание на металл, из которого собрана контактная группа. Лучшим считается медь, которую можно определить по характерному отблеску, но стоит быть внимательным, т

к. недобросовестные изготовители покрывают обычный металл краской, схожей по цвету с медью, чтобы определить, так ли это, достаточно немного поцарапать контакт.

Вопрос отличия по конструкционным особенностям является более сложным. По способу объединения различают:

• однокорпусные модели;
• с установкой в общую рамку.

Однокорпусные модели имеют один заводской корпус, в котором располагается общая начинка для двух элементов. Недостатком такого варианта является то, что выключатель может быть запитан через розетку, что нагружает ее дополнительно помимо подключенного потребителя. Второй вариант используется чаще. Он подразумевает покупку абсолютно равноценных модулей, каждый из которых имеет свою начинку. Перед установкой одинарная рамка с розетки и выключателя демонтируется, и они устанавливаются в общую рамку, которая может объединить до 12 и больше элементов, если это потребуется. Правильным способом подключения в этом случае будет не параллельный, а подвод к каждому выключателю или каждой розетке своего проводника. Внешне такой вариант исполнения смотрится более элегантно, чем предыдущий.

По способу установки в продаже доступны следующие виды:

• внутренние;
• наружные.

Наружные розетки, которые имеют общий корпус с выключателем, могут быть установлены в любом требуемом месте. Они фиксируются методом накладки. Для этого нет необходимости выполнять подготовку отверстий. Такой вариант больше подходит для подсобных помещений или для жилых как временное решение. Внутренние модули требуют сверления отверстия и установки специальной коробки, в которой и фиксируется сердцевина розетки или выключателя.

Конструкции также различаются способом компоновки. Если говорить о вариантах, которые монтируются в одну рамку, то решений здесь только два: вертикальное и горизонтальное расположение рамки. При покупке стоит быть внимательным, т. к. для каждой из таких рамок отличаются крепления. В случае с однокорпусными решениями разнообразие больше, т. к. выключатель по своему размеру может быть равномерным размеру розетки, или быть меньшим, чем розетка. Во втором варианте выключатель может располагаться в любом положении и иметь любую форму: круглую, прямоугольную или квадратную. Некоторые модули собраны таким образом, что наличие выключателя очевидно не сразу.

Различие может крыться в количестве клавиш у выключателя, который совмещен с розеткой. В некоторых случаях на одном элементе их находится три или четыре. Некоторые выключатели могут иметь подсветку, которая упрощает их использование в темноте. По способу функционирования выключатель может быть установлен на разрыв или быть проходным. В некоторых случаях используется такой механизм выключателя, при котором клавиша не занимает крайнего положения, а возвращается в изначальное положение. Также доступны варианты с беспроводным выключателем, которые подразумевают необходимость установки дополнительного приемника на освещение.

Обратите внимание! Блоки с наружной установкой могут иметь защиту от попадания влаги, что позволяет монтировать их в подвалах, погребах, гаражах или других помещениях, где может быть повышенная влажность

Подключение Сололифта к канализации

Подключить насосную систему Sololift к канализации весьма просто, но для этого нужны хотя бы общие знания об устройстве самой системы, а также соблюдение всех инструкций.

Благодаря компактности станции Сололифт, ее можно разместить за унитаз, раковину, ванну или же рядом с бытовой техникой, таким образом, чтобы их не было видно. Но при этом все ж необходимо учесть такие нюансы:

• отдаленность сливного отверстия и отверстия резервуара не должна быть больше чем 40 см;
• установка должна быть отдалена от стены как минимум на 10 мм.

Sololift работает от розетки с напряжением 220 вольт

Очень важно чтобы электропитание насосной установки было без перебоев. Иначе высок риск переполнения резервуара

Не забудьте сопоставить диаметр патрубка Сололифта и диаметр впускной канализационной трубы, необходимо чтобы они были одинаковыми. Лучше сделайте это перед покупкой системы, чтобы по ошибке не приобрести Sololift, который не совместим с вашей канализацией.

Для подключения Сололифта вам понадобятся такие инструменты:

• дрель или перфоратор;
• ножовка для металла;
• разводной ключ;
• зубило;
• молоток;
• отвертки;
• рулетка;
• строительный уровень;
• маркер или карандаш.

Сололифт не шумная система, но если вы очень чувствительны к звукам, то при установке используйте виброизолирующие прокладки.

Тонкости проведения подключения

Если вы собираетесь подключать к Сололифту унитаз, то желательно насосную систему дополнительно оборудовать специальным размельчителем. Это устройство облегчит слив фекалий и способно справится даже с предметами гигиены, если они каким-то образом попали в канализационную систему. Но вот тряпку измельчителю не одолеть и вряд ли удастся сохранить бесперебойную работу.

Если планируется присоединение к Сололифту ванной или душевой кабины, то желательно сливное отверстие оснащать специальным фильтром. Его задача – препятствовать проникновению в канализацию волос, шерсти животных, волокон мочалок или полотенец.

Насосная система Сололифт идет в комплекте со всеми нужными деталями для крепления. Если заменить их какими-то другими или же применять еще дополнительные, то это может закончиться затруднениями при установке и при последующем использовании устройства.

Готовя устройство к монтажу, внимательно следите за тем, чтобы все вышеперечисленные требования были выполнены. Только тогда можно приступать к установке

Крайне важно, чтобы каждый стык был плотно и герметично соединен

Финальная стадия подключения Сололифта к канализации – контрольная проверка качества выполненных работ. Для этого нужно:

Присоединить насосную систему к электропитанию. Заполнить резервуар чистой водой. Запустить насос. Посмотреть, насколько устойчива система во время перекачивания жидкости

Обратить внимание, нет ли чрезмерной вибрации, шума, протечки

При обнаружении каких-либо неполадок, необходимо их исправить и снова все перепроверить.

Требования к поверхности

Виды обоев для кухни

Подключение совмещённой розетки и выключателя: основные варианты

Имеет компактные габариты 12,3х7,3х5,9 см. Демонтаж старого выключателя: удаление кнопок, съем рамки, ослабление зажимных винтов, извлечение корпуса из подрозетника, освобождение проводов. После выключения нужного автомата индикаторной отверткой необходимо убедиться, что напряжения нет. Если комната оформлена под старину, здесь подходят модели Fede.
Рассмотренные схемы основаны на том, что к розеткам подключаются кратковременно потребители небольших мощностей. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя.
Сегодня, можно найти в продаже блок, состоящий из одной розетки и одно-трехклавишного выключателя, а можно подобрать изделие с двумя-тремя электророзеткам и различным числом выключателей. В жилых помещениях старой постройки, где автоматы не установлены, требуется вывернуть пробки.
Такие, прячущиеся в стол, модели могут использоваться и в других помещениях квартиры.
Установка совмещенного блока соответствует современным европейским стандартам качества. Выбор Современный рынок электротехнических приборов предлагает множество различных модификаций комбинированной электроарматуры.
Цена устройства — рублей.
А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Входные пластиковые двери: виды, материалы

Всё, что нужно знать об оформлении бирюзовой гостиной

Металлические

Установка и подключение элементов электропроводки

Начнем с установки устройства защиты. Для нашей цепи используем двухполюсный автоматический выключатель номиналом 25 Ампер. Выбор необходимого ампеража устройства защиты производиться после расчета сечения. Сразу определяемся с расцветкой провода:

• синий, белый с синей полосой – ноль (нейтраль)
• желтый с зеленой полосой – земля (заземление)
• оставшийся провод будет фазой как правило он может быть черный, белый, коричневый, красный, оранжевый или белый с черной или коричневой полосой

В нашем примере встречаются два вида фазных расцветок провода белый и белый с коричневой полосой.

Для того, чтобы не запутаться в цветах проводов лучше всего использовать провод одного производителя.

Перед проведением дальнейших работ потребуется отключение электричества. Отключаем. Проверяем отсутствие с помощью указателя напряжения. Как это сделать подробно рассмотрено в статье указатели напряжения. Снимаем наружный слой изоляции провода, отмеряем необходимое количество для подключения, снимаем необходимое количество второго изоляционного слоя с медной жилы и подключаем провода к автоматическому выключателю. Более подробно про подключение читайте в статье, инструкции по подключению двухполюсного автоматического выключателя.

Желто-зеленую жилу соединяем с проводом заземления, через контактный зажим. Это подключение имеет смысл, если у вас в квартире или доме имеется заземляющий контур и ваш питающий провод, а именно его заземляющая жила, соединена с ним. Узнать подробнее о том есть ли в вашей квартире заземление можно прочитав статью, заземление в квартире.

Теперь подключаем розетку. Зачищаем провода, отмеряем нужное количество, вставляем провода в контактные зажимы, затягиваем винты, проверяем надежность фиксации. Подробнее в статье про подключение, можно почитать в статье как подключить розетку.

Устанавливаем механизм розетки в подрозетник.

Далее подключаем одноклавишный выключатель. Подготавливаем провода, снимаем наружный изоляционный слой, отмеряем необходимое количество и подключаем зачищенные жилы в контактные зажимы. Изолируем неиспользуемый провод заземления.

Детально пример подключения рассмотрен в статье,  инструкция по подключению одноклавишного выключателя.

 Устанавливаем механизм в подрозетник (монтажный стакан).

Подробнее про подключение и установку различных элементов электропроводки (розеток, одно и двух клавишных выключателей света , выключателей с подсветкой и не только) здесь.

Подключаем патрон. Снимаем изоляцию с провода, отмеряем нужное количество фазной и нулевой жилы для подключения, зачищаем и подключаем. Хорошо протягиваем контактные винты отверткой, убеждаемся в надежной фиксации покачав провод влево вправо.

Все элементы схемы установлены и подключены, переходим к следующему этапу.

Красивое крыльцо из поликарбоната своими руками

Заключение

Заключение

Подведём итоги, какие же модели топовые в отдельных категориях:

• лучший бюджетный прибор – ADA instruments Wall Scanner 50;
• оптимальное соотношение цены и качества – DIY duwi;
• лучший профессиональный сканер – CEM LA-1012.

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.
