Правила выбора греющего кабеля для водопровода

Монтаж кабеля снаружи трубы

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

1. Один ряд кабеля вдоль трубы по прямой.
2. Многорядно, ряды располагаются параллельно друг другу.
3. По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
4. Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
5. Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

Полезные советы при монтаже обогревательных кабелей

• При монтаже кабеля на трубе с нестабильным температурным режимом (часть трубы находится на улице, часть в помещении, а потом опять на улице) лучше всего использовать саморегулирующий греющий кабель. Так как для использования качественного и долговечного использования резистивного кабеля необходимо установить на разных частях кабеля температурные датчики. Делается это для того, чтобы избежать перегрева, а вследствие чего преждевременного выхода кабеля из строя.
• Ответственно отнеситесь к выбору термоизоляции, которую будете укладывать поверх трубы и кабеля, так как качественная термоизоляция, существенно снизит расходы электроэнергии и увеличит работу кабеля.
• При покупке кабеля, если укладка будет производиться путем наматывания его поверх трубы, обязательно посмотрите допустимые пределы изгиба. Так как при перегибе свыше допустимого предела, функционирование кабеля может быть нарушено.
• При использовании обогревающего кабеля, для обогрева труб бытового назначения обязательно подключайте их через реле утечки тока. Чтобы в случае повреждения изоляции избежать поражения электрическим током.
• При подборе кабеля необходимо учитывать его мощность и длину. При укладке методом наматывания длину кабеля следует рассчитывать как 1.6–1.7 от длины трубы.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла

Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

• они могут пересекаться и не перегорят;
• их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

№6 – Bosch BWD41720

Цена: 14 000 рублей

В арсенале производителя “Бош” это один из лучших моющих пылесосов. Он обладает отличной тягой, множеством насадок для сухой чистки, которые можно хранить в специальном отсеке на корпусе. При влажной уборке модель эффективно удаляет любые загрязнения без дополнительного оборудования. Примечательно, что пылесос можно использовать для приведения в порядок мебели из нежных тканей, поскольку щетки их не травмируют.

За счет аквафильтра на пять литров владельцу не придется постоянно мучиться с опустошением пылесборника. Все, что нужно сделать после уборки – слить грязную воду. Попробовав это один раз, вы поймете почему эксперты советуют именно такие модели. Есть автоматическое сматывание шнура, регулятор мощности на корпусе, а также ножной переключатель. Существенных изъянов владельцы не выявили.

Bosch BWD41720

Пластик

Пластиковый потолочный карниз – недорогой, широкодоступный вариант. Из такого материала изготавливают и обычные, незаметные модели, и массивные вариации, допустим, с багетной планкой. Такая конструкция подкупает своим небольшим весом.

Монтаж карниза из пластика может производится даже непрофессионалом, с этой работой разберется человек, далекий от строительных работ.

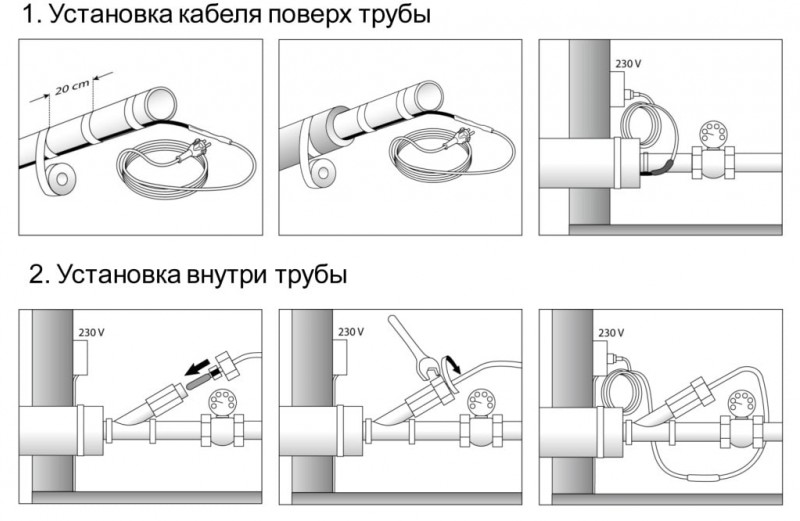

Монтаж греющего кабеля

Есть несколько вариантов монтировать самогреющий проводник, как простые, так и более сложные, требующие специализированных навыков. Правильней поручить монтаж греющего кабеля для водопровода мастерам. Они проведут установку в соответствии со всеми требованиями.

Монтаж греющего кабеля

Самым сложным будет способ, когда провод устанавливается внутри трубы. Его чаще используют в системах центрального и промышленного водоснабжения. В случае оборудования в частном доме ванной, достаточно будет утеплить трубу с внешней стороны, разместив вдоль саморегулирующий теплопроводник. Этот быстрый и удобный вариант уместен в том случае, когда канализация и водопровод уже введены в эксплуатацию, а времени на их защиту нет.

В другом случае шнур обматывается по спирали. Такой способ более надежный, но при этом более затратный. Фиксировать его удобно обычным скотчем. Поверх необходимо покрыть теплоизоляцией, для сохранения тепла.
Монтаж греющего кабеля на трубу

Резистивный: плюсы и минусы

Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

• одножильный;
• двухжильный;
• зональный.

При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

• диском с видеоматериалами;
• гофротрубой для установки термодатчика;
• монтажной лентой.

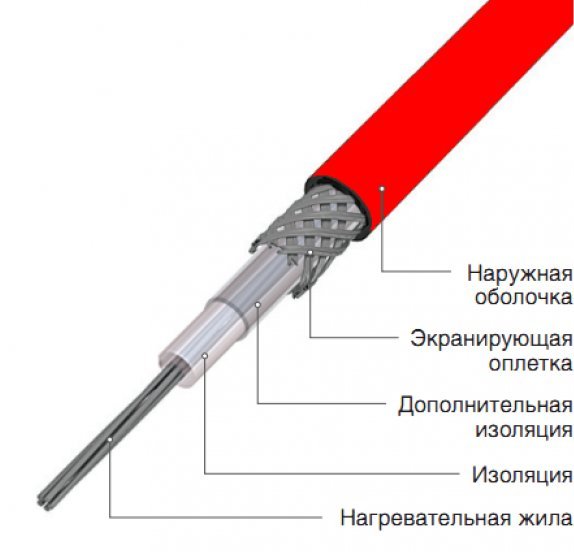

Одножильный

Этот проводник прост по своей конструкцииНаиболее простой в конструкции проводник. Состоит из нескольких элементов:

• металлического провода (нагревательной жилы);
• изоляции из полимерных сплавов или окиси магния;
• медной оплётки, выступающей в качестве экрана;
• внешней изоляции.

Максимальная температура нагрева проводников этого вида — 60–65°С.

Двухжильный

Двухжильный кабель состоит из нескольких элементовДвухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

• двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
• одной дренажной жилы без изоляции (уложена поверх первых двух);
• экранирующей оболочки из фольги, охватывающей все три жилы;
• внешней термостойкой изоляции.

Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

• норвежская NEXANS;
• финская ENSTO;
• DEVI (Дания);
• испанская CEILHIT;
• украинская «ЭКСОН»;
• российская «ССТ».

Зональный

Зоны составляют систему нагревательных элементовЗональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

Преимущества зонального кабеля:

Обкуривание

При таком методе копчения продукты обкуриваются дымом комнатной температуры. Длится процесс от суток (если речь идет о мелкой рыбке-тюльке) и до недели (если коптится медвежий или кабаний окорок). А чтобы сырье не испортилось за это время, предварительно его вымачивают в крепком рассоле. В результате получается продукт, структура которого не отличается от исходного, без жировой миграции внутри кусков.

Главное достоинство данного способа копчения – «лежкость» результата. То есть копченый таким образом продукт может испортится только если усохнет до состояния «не разжевать». А в погребе, который правильно обустроен, «окуренные» свиной окорок или грудинка могут хранится 3-4 года, не теряя своих вкусовых качеств.

При окуривании способом нейтрализации ПАУ является их осаждение в дымоводе естественным путем. Тогда закисление обрабатываемых продуктов возможно лишь в исключительных случаях. Допустим, если копчение происходило в большую жару или на очень плохом топливе.

Старое правило гласит: копчение способом окуривания нельзя прерывать. Временное остывание сырьевой загрузки и новый запуск очага после приведут к увеличению концентрации ПАУ в готовых копченостях. То же самое произойдет, если поменять режим топливного тления.

Для устройства коптильни-окуривателя нужен ровный склон с нужным градусом уклона, тогда используемый дымогенератор станет работать на хорошей тяге.

Строительство беседки из бруса

Утепление водопровода

Чтобы снизить расходы на обогрев, перед укладкой провода водопровод нужно утеплить. В противном случае при сильных морозах его не спасет от промерзания даже утепляющий кабель. Для утепления водопровода не годится минеральная вата, так как она боится влаги. При замерзании и последующем оттаивании она рассыпается.

Если трубы проложены в специально оборудованной канализации, то для их утепления можно применять поролон. Но он не годится, если трубы просто закопаны в землю. Если все-таки используется сминаемый утеплитель, например вспененный пенополиэтилен, то поверх него можно надеть канализационную трубу из пластика. Для утепления также можно использовать пенополистирол, изготовленный в виде труб различного диаметра.

Мощность провода, необходимая для обогрева труб, зависит от многих факторов:

• способа прокладки водопровода;
• диаметра труб;
• наличия утепления;
• наружного или внутреннего монтажа.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

Греющий кабель для водопровода своими руками

Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище “полевка”).

Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.

Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.

При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.

Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.

В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.

Смотрите видео, как простой провод сделать тёплым:

Виды сушилок и их особенности

Разновидности греющего кабеля

Встречается два основных типа подогревающих кабелей для водопроводной магистрали – это резисторный и саморегулирующий.

В первом варианте ставка делается на свойства металлов, и их способность пропускать электрический ток. А вот саморегулирующийся кабель способен нагревается посредством металлического проводника.

Объединяет оба вида подогревающих кабелей – это теплоотдача практически в равной степени. Температура окружающей среды особой роли на степень прогрева не влияет

Совершенно не важно, будет ли на улице +5С или -18-20С

Прогрев будет одинаково мощный. Для экономии электроэнергии используют терморегуляторы и температурные датчики.

Резистивный

резистивный греющий кабель

Остановимся подробнее на строении резистивного греющего кабеля

Важно соблюдать правила укладки этого вида кабеля. Их ни в коем случае не рекомендуется укладывать рядом друг с другом, или чтобы они пересекались

Причина запрета одна – перегрев и поломка конструкции. По этой причине при проведении монтажных работ необходимо соблюдать все правила.

Необходимо еще отметить, что подогревательный кабель резистивного типа для водопровода бывает двух видов – с одной и двумя жилами. Первый вариант используется чаще всего, хотя и стоит он дороже. Отличаются типы между собой всего лишь методом подключения.

Саморегулирующий

Этот вид греющего кабеля представляет собой металлическую полимерную матрицу. В саморегулирующей системе ток проходит по проводам, вследствие чего происходит нагрев полимера, расположенного между парой проводников. Кстати, сам полимер обладает интересным свойством.

При повышении температуры выделяется меньше тепла, и, наоборот, при остывании – больше. Таким образом, и происходит саморегулирование нагревательного процесса и тепловой отдачи, независимо от состояния соседних кабельных участков.

саморегулирующий греющий кабель

Если смотреть конструктивно, то у саморегулирующего водопроводного кабеля и его строения один плюсы. Например:

• При пересечении и нагревании, провода не перегорают
• Проводка маркирована насечками, поэтому ее удобно нарезать
• Наличие оконечной муфты
• Длительный срок эксплуатации – до 10 лет.

Из минусов следует отметить высокую стоимость материала.

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

Греющий кабель предназначен для обогрева инженерных систем

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

1. Монтировать систему «тёплый пол».
2. Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
3. Обогревать грунт в дачных теплицах и парниках.
4. Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
5. Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

• центрального металлического провода;
• полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля);
• внешней прочной оболочки из полихлорвинила или нержавеющей стали.

Монтаж нагревательных кабелей

Желательно, чтобы монтажом нагревательной системы занимались специалисты, которые правильно рассчитают необходимые параметры обогрева и поставят систему, соблюдая все технические требования и меры безопасности. Здесь учитывается, что кабель соприкасается с водой и работает в воде от электричества, что при неправильной эксплуатации или установке может угрожать здоровью. Специалисты учитывают все нюансы установки, делают все быстро и профессионально.

При самостоятельной установке кабеля рекомендуется выполнение следующих правил:

1. Провести правильный замер трубы и отрезать нужный кусок изделия – длина должна совпадать с трубным диаметром.
2. Устанавливается тройник на месте введения кабельного изделия в трубу. При этом соблюдается строгая герметизация.
3. В переходник (сальник) вкручивают специальную врезку, в которую заводят нужную длину нагревательной конструкции.

При появившихся во время монтажных работ повреждениях кабеля, изделие рекомендуется заменить. Также не желательно самостоятельно заделывать порывы в изоляции, так как это может травмировать электрическим током.

Работу нужно делать внимательно и осторожно, чтобы не повредить покрытие изделия. Острые элементы резьбы при монтаже прикрывают специальной лентой

Правильно проведенные работы по монтажу порадуют зимой – напор будет отличным и вода никогда не замерзнет.

ВАЖНО! Категорически запрещается прокладывать нагревательный кабель сквозь запорные вентили – это способствует его повреждению.

Как взять займ и подать онлайн-заявку в МФО Доброзайм

Требуется ли специализированное образование

Ниша в натяжном потолке под карниз — Видео

Рекомендуем ещё посмотреть:

• Дачный туалет своими руками пошагово – советы, рекомендации, варианты

  Туалет на даче – это неотъемлемая деталь комфорта, полноценного существования. Приобретая абсолютно чистый участок земли, первое, что мы устанавливаем, — данное сооружение. Это  не только…

• Крыльцо из дерева своими руками – опыт строительства

  Неотъемлемая часть каждого дома — это крыльцо. Казалось бы, деталь незначительная по сравнению с фундаментом, стенами и крышей, но без нее просто не попасть в…

• Шпалера своими руками для огурцов и помидоров, фото

  Шпалеру своими руками на огороде, в теплице несложно сделать. У опорного способа выращивания помидоров или огурцов, в вертикальной плоскости несколько преимуществ. Шпалера позволяет свободно ходить между…

• Датчики движения для включения света уличные и для дома: схемы подключения и рекомендации

  Датчики движения для включения света уличные и для помещений помогают рационально использовать ресурсы (электросбережение 50-80%), выявляя присутствие или передвижение объектов на участке. Современные технологии привносят удобства…

Поделиться с друзьями:

Фотогалерея

Достоинства различных материалов

Вариантов того, как закрыть канализационную трубу, на самом деле множество. Спрятать трубы, коробящие эстетический вкус, можно за коробом из гипсокартона, установить жалюзи или пластиковые панели.

Короб из гипсокартона для труб

Самый простой способ спрятать трубы в туалете – закрыть их коробом из гипсокартона. Этот материал имеет следующие преимущества:

• Легко демонтируется в случае необходимости.
• Конструкцию из гипсокартона просто смонтировать.
• Не выделяет вредных веществ, даже если сильно нагревается.
• Является экологически чистым и не наносит вреда здоровью людей.
• Удобен для последующей декоративной отделки. Его можно не только обкладывать плиткой, но красить и клеить.

Трубы зашиты пластиковыми панелями

Для того чтобы спрятать трубы в туалете, хорошо подойдут пластиковые панели, имеющие такие плюсы:

• Легко монтируются на каркас.
• Безопасны для здоровья человека.
• Обеспечивают доступ к трубам в аварийной ситуации, не требуя полного демонтажа стены.
• Имеют длительный срок эксплуатации.
• Не боятся влаги и гигиеничны.
• Быстро демонтируются в случае острой необходимости. Например, при проведении нового ремонта.

Недостаток пластика – может сильно выделяться на фоне боковых стен. Поэтому придется тщательно подбирать пластик под цвет плитки или обоев.

Жалюзи в туалете

Жалюзи хорошо подойдут для небольших по площади туалетов. Это самый дешевый вариант закрыть трубы. Жалюзи позволят:

• Сэкономить пространство.
• Легко и быстро закрыть заднюю стену.
• Закрыть заднюю стену полностью или частично.
• Обеспечить быстрый доступ к счетчикам воды или к трубе.
• Разместить в нише полки для хранения хозяйственного инвентаря и чистящих средств.

Недостаток жалюзи – могут быстро пожелтеть или потемнеть. Поэтому их необходимо монтировать так, чтобы была возможность в любой момент заменить на новые, не делая заново ремонт в туалете.

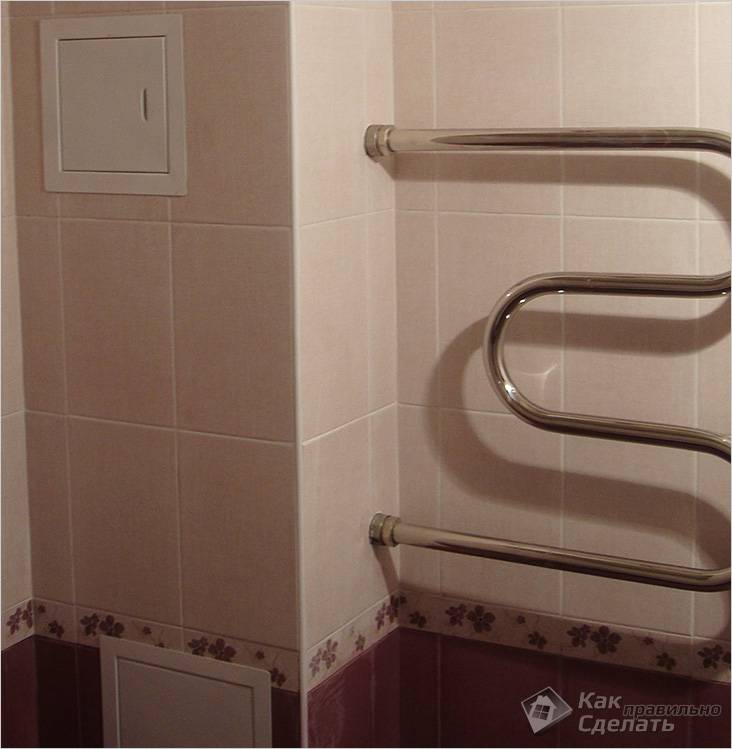

Короб обшит плиткой

У короба, который не менее часто используют для того, чтобы спрятать трубы в туалете, тоже имеются свои преимущества:

• Если он готовый, то его остается лишь смонтировать.
• Если особенности задней стены не позволяют приобрести готовый короб, его можно сделать самостоятельно. Особых сложностей, если он не многоуровневый, с его монтажом не возникает.
• Это обычно съемная конструкция.

Недостаток короба – часто это очень объемная конструкция. В случае возникновения аварийной ситуации быстро снять короб не всегда удается.

Строительство

После того, как выбран проект и материалы, приступают к строительным работам. Чтобы зимний курятник был по-настоящему теплым и комфортным, не обойтись без надежного основания; на практике можно встретить следующие разновидности фундаментов:

• Плитный. Распространенный вариант, идеальный для постройки из кирпича или блоков. При его организации выкапывается яма, на дне которой устраивается подушка из песка и щебня, устанавливается опалубка, укладывается арматурная сетка, заливается бетон.
• Ленточный. Популярный вариант, технологически схожий с предыдущим. Отличие состоит в том, что бетон заливают не под все основание, а по периметру стен. Минус работы с бетоном — придется затормозить работу, дожидаясь застывания фундамента. Время ожидания может составить от трех (для деревянной конструкции), до пяти недель (для кирпичной).
• Столбчатый. Бюджетный вариант, подходящий для большинства курятников. По периметру будущей постройки выкапываются ямы, дно каждой укрепляется. В ямы устанавливают столбики; в готовом виде они выступают на 20-30 см над землей. На столбики укладывают несущие лаги конструкции.

Основание столбчатого типаИсточник lineyka.net

Далее строительство курятника проходит через следующие этапы:

• Возведение стен и перегородок (если проектом предусматривается тамбур или дополнительные отсеки).
• Монтаж кровли. Практичным решением станет двускатная крыша с небольшим чердачным помещением, которое можно приспособить для хранения хозяйственного инвентаря и корма. В качестве кровельного материала используют шифр, профнастил, металлочерепицу, высота скатов зависит от количества снега, выпадающего в вашем регионе. Важным для зимнего курятника является утепление потолка; подойдет рулонный утеплитель, керамзит или пенопласт.

Видео описание

О вентиляции в курятнике в следующем видео:

• Пол. Чтобы пол не промерзал и был достаточно теплым, рекомендуется обустройство двойной конструкции, состоящей из чернового пола, слоя пароизоляции, утеплителя и чистового пола из обрезной доски. Чтобы птичник был чистым, понадобится и подстилка из опилок, песка или рубленой соломы.
• Освещение. Куры плохо видят в темноте, поэтому система освещения по вечерам должна выключаться постепенно, иначе птички не смогут устроиться на насесте.
• Вентиляция. Для небольшого помещения достаточно двух вентиляционных отверстий на разной высоте; они обеспечат достаточный воздухообмен. Чтобы зимой помещение не остывало, отверстия снабжаются заслонками. Для больших курятников организовывают принудительную систему при помощи канального вентилятора. Куроводы со стажем советуют снабдить вентилятор фильтром-защитой от пуха и пыли.

Интерьер курятникаИсточник hochunashe.ru

• Отопление. В холоде куры становятся вялыми, едят больше, а несутся хуже. Поэтому, помимо утепления конструкции, зимой пользуются дополнительными источниками тепла. Это может быть электрический, инфракрасный или газовый обогреватель, печное или водяное отопление, даже простая лампа накаливания.
• Обустройство помещения. Важная часть внутреннего обустройства — насесты, деревянные жерди, на которых курочки отдыхают днем и спят ночью. Длина и количество насестов определяется из расчета того, что для одной птицы достаточно 30 см. Если вы оборудуете насесты в несколько ярусов, учтите, что располагать их надо со сдвигом и желательно снабдить лесенкой. Расстояние от одного насеста до другого составляет 0,5 м (по высоте).
• Комфорт. Для курочек-несушек понадобятся гнезда, два на каждый десяток птичек; размер гнезда — 0,4х0,4 м. Кормушки и поилки располагают в зоне доступности, на полу или на стене.

Кормушки со свободным доступомИсточник ms.decorexpro.com

Заключение

В интернете можно найти множество чертежей и схем устройства зимнего курятника. Прежде, чем брать на вооружение понравившийся вариант, внимательно изучите предлагаемые опции; возможно, не все они подойдут к условиям вашего региона. Так, многие чертежи, заимствованные из западных источников, содержат детали, малопригодные для российских зим. Например, часто встречаются гнездовые отсеки, вынесенные наружу (за стену курятника), с откидывающейся крышей. Такая конструкция, безусловно, удобна для сбора яиц, но вряд ли принесет пользу зимой; даже хорошо утепленная, она станет источником теплопотерь.

Разновидности нагревательного кабеля

Для электрического обогрева трубопроводов используются 2 разновидности шнуров:

• резистивные;
• саморегулиремые.

Резистивный

Стабильность рабочих параметров обеспечивает равномерное потребление электроэнергии. Для снижения затрат на обогрев (например, во время оттепелей или в весенне-осенний период) в конструкцию системы подогрева трубы водопровода вводятся датчики и регулятор силы тока.

Обогревающий кабель резистивного типа выполняется с 1 или 2 жилами. Одножильные провода подсоединяются к бытовой сети переменного тока с 2 сторон. Двухжильные изделия комплектуются разъемом для подключения к сети или куском установочного провода с установленной в заводских условиях штепсельной вилкой.

Противоположная сторона шнура закрыта герметичной заглушкой (концевой муфтой). Внутри концевого элемента расположена металлическая вставка, обеспечивающая замыкание электрической цепи.

Конструкция резистивных проводников не предусматривает резки материала на участки требуемой длины. Производители запрещают укладывать излишки провода бухтой, необходимо смонтировать весь имеющийся шнур на участок трубы.

При укладке резистивных элементов запрещается расположение магистралей рядом друг с другом. При близком размещении или пересечении маршрутов прокладки происходит перегрев металлических сердечников и выход изделий из строя.

Саморегулируемый

Принцип работы обогревающего кабеля

Полимерный материал по мере увеличения температуры пропускает ток меньшей силы, что снижает степень нагрева. При охлаждении полимера проводимый ток нарастает, и теплоотдача вещества увеличивается. За счет этой физической особенности материала самогреющий кабель для водопровода автоматически регулирует температуру нагрева трубопровода или переходных муфт.

Шнуры с самостоятельной регулировкой нагрева допускается укладывать внахлест и рядом друг с другом. Предусмотрена возможность нарезки изделия на участки, на внешней оболочке присутствуют насечки, определяющие допустимый размер отрезка.

После отделения требуемого фрагмента требуется установить защитную оконечную муфту. Недостатком изделия является повышенная стоимость (по сравнению с резистивными элементами), но повышенный до 10-12 лет срок службы компенсирует увеличение затрат на покупку материала.

Вентиляция

Как уже говорилось выше, перед тем, как укладывать на крышу профнастил, необходимо организовать тепло- и гидроизоляцию

Не менее важно организовать вентиляцию

При этом выделяют два ее типа:

• Одноконтурная. Гидроизоляция укладывается непосредственно на слой утеплителя. Вентиляция организуется в пространстве между кровельным материалом и гидроизоляцией;
• Двухконтурная. В добавок в вентилируемому пространству между кровлей и гидроизоляцией добавляется вентилируемое пространство между пленкой гидроизоляции и утеплителем.

• Ширина нахлеста при уклоне крыши 10 градусов не должна быть меньше 10 см.
• При уклоне менее 10 градусов, нахлест делают еще большим — в пределах 20-25 см.
• На пологих крышах при формировании стыков и нахлестов обязательно применяется уплотнительная лента или мастика.
• Наращиваемое место крепят к обрешетке специальными шурупами в точке спада волны, учитывая шаг обрешетки под профнастил.
• Монтировать профнастил начинают с торца.
• Если листы профнастила имеют капиллярную канавку, то каждый следующий лист материала кладут так, чтобы канавки соединились.
• Первые листы закрепляют одним саморезом на гребне крыши.
• После выравнивания листов по карнизу, их закрепляют с помощью саморезов (см: «Крепление профнастила на крыше»).

Как изготовить декоративную штукатурку

Заключение по теме
