Как подключить дом или участок к электросети за 550 рублей

Выбор электросети

Решая, как подключить дом к электросети важно выбрать саму сеть. Если на ее опорах 4 провода, подаются 220-380 вольт

Три провода говорят о напряжении в 220 вольт. Последние сети однофазные.

С учетом скачков напряжения и удаления от подстанции, можем получить вместо 6-10-ти прогнозируемых киловатт лишь 3-5.  Для потребителей считается достаточным до 15-ти киловатт. Меньше 10-ти вызывает неудобства в эксплуатации приборов домовладения.

Особенно часто напряжение держится ниже нормы в сельской местности. Так что, если рядом с участком есть 380-ти вольтовая линия с напряжением в 15 киловаатт, стоит подключиться к ней.

Говоря «рядом с участком», имеем в виду 300 метров по прямой в городской черте и 500 в сельской. На таком расстоянии должны подключить по минимальному тарифу. В соответствии с федеральным законом он не превышает 550-ти рублей.

За пределами 300-500-от метров берут больше. Так же, приходится доплачивать за подсоединение к линиям с мощностью выше 15-ти киловатт. Есть даже 110-ти, 150-ти и 220-киловатные варианты.

Схема подключения электричества

Последние, обычно, подводят электричество к подстанциям и набирают на своих проводах до 40-ка изоляторов, висящих гирляндами. На линиях, выбираемых обычно для снабжения частных домов, не бывает больше 10-ти. Обычно, изоляторов 6, по одному или 2 на каждый провод. 10 блоков ставится на устаревающих сетях дачных секторов с тем самым 220-вольтным показателем.

Обслуживание систем вентиляции – быстрее и дешевле, чем ремонт.

Подключение 380 вольт в частном доме: схема и некоторые требования

Имея на руках проект подключения, можно приступать к основным расчетам: сколько потребуется материала, оборудования и приборов. Так же определить размеры электрощита и все входящие в его состав устройства и элементы.

Принцип данного подключения основан на: все жилы имеют возможность подключаться к водному устройству всего здания, а уж только от него происходит поступление электроэнергии на многотарифный счетчик и затем в распределительный щит. От этого силового щита, который располагается на фасаде дома, провода идут для внутреннего подключения всех помещений.

Схема подключения определяет расположение таких элементов:

• Выключателей;
• Розеток;
• Стабилизирующих устройств;
• Стационарного оборудования.

Самое главное сделать правильное и грамотное подключение всех вводных кабелей, общих линий и дополнительных устройств электрощита

Это устройство имеет важное и необходимое значение для всей схемы трехфазной системы. Перед установкой распределительного щита нужно знать некоторые его особенности

Располагать данное устройство нужно только в свободно доступном месте, при этом его модель должна соответствовать типу помещения. Его соответствие с электропроводкой всего дома, так же играет немало важную роль.

Типы

Силовые розетки и вилки на 380 В для бытовых приборов выбираются в соответствии с требованиями норм безопасности. Для правильного выбора необходимо знать их типы, преимущества и недостатки.

Силовые разъемы РШ-ВШ

Штепсельный соединитель РШ-ВШ является трехфазным силовым разъемом. Его применяют для подключения бытовых и промышленных потребителей. Штепсельные соединения для сети напряжением до 380 В рассчитаны на номинальные токи 25 А и 30 А. Зажимы для подключения жил кабеля применяются винтовые, они обеспечивают надежный контакт. Корпус из карболита обладает достаточной прочностью.

Контакты могут быть цилиндрическими, плоскими или комбинированными. Пружинные зажимы повышают надежность электрических соединений. Гнезда розетки могут снабжаться специальными пробками для защиты от детей. Штепсельный разъем следует приобретать в паре, части которой должны подходить друг к другу.

Силовые разъемы РШ-ВШ стоят около 100 руб., что значительно дешевле по сравнению с аналогами. Недостатком является черный цвет, который может не соответствовать дизайну помещения. Устройство обычно применяют в подсобных помещениях, но оно также надежно работает на кухне, если его использовать для подачи напряжения на плиту.

Силовые розетки ССИ-125

Аббревиатура розетки расшифровывается таким образом – силовой соединитель ИЭК стационарный для номинального тока 32 А и с пятью полюсами для трех фаз, нейтрали и земли.

Модель предназначена для работы под напряжением до 380 В, степень защиты которой составляет IP44 (может эксплуатироваться во влажной среде).

Силовая розетка ССИ-125

Розетка крепится к стене на дюбели. Ее применяют для подключения любой нагрузки на 3 фазы: электродвигателей станков и насосов, тепловых пушек и котлов, электрических печей и других. Мощность устройств может достигать 63 А и 125 А. Клеммы отделяются от внешней среды сальником. Крепление каждой жилы производится одним прижимным винтом. Способ не очень надежный, так как при затягивании винт оставляет насечку, и со временем жила может обломиться. Винтовое соединение с окольцеванием провода и с прижимной пластиной в других типах розеток является более надежным. При подключении многопроволочных жил необходим наконечник.

Как подключить землю сельхозназначения бесплатно: лайфхак

Можно ли делать своими руками

Как сделать забор из евроштакетника горизонтальный: подробное описание монтажа

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

Обратите внимание

Что будет, если подключиться к электросети самостоятельно

Без соответствующего разрешения присоединяться к электросетям запрещено, поскольку это увеличивает нагрузку на распределительный узел. Также не допускается самостоятельно увеличивать мощность уже подключенной сети, заменять приборы учета и устройства распределения. За нарушение запрета предусмотрена административная ответственность по ст. 7.19 КоАП. Размер штрафа для граждан составляет до 15 000 рублей.

Кроме того нарушителя могут отключить от электроэнергии, а незаконно установленные устройства учета и распределения демонтировать. В некоторых случаях несанкционированное подключение можно легализовать, но штраф заплатить все равно придется.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техники	Потребляемая мощность в Вт
Осветительные приборы	800
Телевизор	150
Холодильник	700
Компьютер	50
Котел для нагрева воды	1500
Теплые полы	1800
Утюг	700
Сумма	5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт	1	2	3	3,5	4	6	8
Потребляемый ток в I, в Aмперах	4,5	9,1	13,6	15,9	18,2	27,3	36,4
Сечение проводников, в мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина кабеля,  в м*	34,6	17,3	17,3	24,7	21,6	23	27

25А – по таблице соответствует сечению провода 4 мм2.

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

Варианты с алюминиевыми проводами:

	Токовые нагрузки проводов и кабелей
Сечение проводников в мм2	Для одного провода	С двумя проводами	С тремя проводами
(алюминий)	Способ прокладки прокладки
воздушный	воздушный	под землей	по воздуху	под землей
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Решения для разных стилей

Электрификация по федеральной программе

Время от времени появляется информация о некой федеральной программе электрификации, суть которой заключается в том, что при соблюдении ряда требований (которые в разных источниках трактуются по разному), заявитель оплачивает только 550 руб, а все остальные расходы берёт на себя государство.

Однако базовая стоимость подключения участка к электроэнергии и так составляет 550 руб, без какой-либо государственной программы. Поэтому стоит отметить, что на федеральном уровне программы по электрификации не существует, но они могут проводиться на уровне конкретного региона, что стоит учитывать и иметь в виду.

Технические условия присоединения

Технические условия присоединения (ТУ), которые компания направляет соискателю в обмен на заявку, включают:

• точки присоединения к сети, которые по нормам не могут быть от границ участка на дистанции, превышающей 25 метров;
• более строгие требования обоснованного характера к увеличению показателей пропускной способности имеющейся сети;
• критерии, относящиеся к аппаратам учета, противоаварийным автоматическим элементам, а также приспособлениям для контроля наибольшей мощности.

Также в документе оговаривается, что обязанность выполнить надлежащий круг работ возлагается внутри участка на потребителя, а снаружи — на сетевую организацию. Этот документ составляется и высылается исключительно бесплатно.

При этом положения ТУ могут содержать излишние строгие указания, при их анализе можно найти варианты, как смягчить их.

Получение разрешения на подключение к местной электросети

Сначала Вам необходимо пройти приемо-сдаточные испытания (техническое обследование объекта, где был осуществлен электромонтаж). Если результат окажется положительным, Вам выдадут «Акт допуска на подключение», на основании которого Владелец электросети должен подключить Ваш жилой объект.

Правила подключения к сети описаны в ПП РФ 861 от 27.12.2004 г и его многочисленных редакциях (обновлялся вплоть до 2015 года).

Энергоснабжающая компания обязана выполнить подключение к электросети для объектов мощностью до 15 кВт, независимо от наличия такой возможности у неё. Подключение с выделенной мощностью до 15 кВт, а протяженность линии не более 500 метров стоит 550 рублей. За эти деньги вы получите ТУ на подключение. После сборки вводно-распределительного щита, вам нужно обратится в РЭС и вызвать инспектора для его опломбировки, далее электрики должны подключить ваш «ящик» к электричеству – опоре ВЛЭП.

Этот вопрос наглядно рассмотрен на видео:

Вот мы и рассмотрели, как должна быть выполнена электропроводка в доме своими руками. Надеемся, предоставленная пошаговая инструкция была понятной и полезной, а видео уроки помогли лучше понять весь процесс электромонтажа!

Также читают:

• Как сделать заземление в частном доме
• Как собрать электрический щит своими руками
• Как самостоятельно подключить участок к электричеству

05.11.2019

Документы для подключения дома к электросети

Потребитель и поставщик ресурса должны заключить договор энергоснабжения. Для этого необходимо подготовить комплект документов, который включает:

• заявление на присоединение;
• схему точек приема энергии и места присоединения;
• документы, подтверждающие право собственности на дом и участок;
• разрешение на строительство, если дом только планируют возвести.

Кроме того, потребитель должен заказать проект электрификации в организации, которая имеет лицензию на подготовку таких документов.

В заявлении на подключение указывают:

• наименование организации, с которой заключается договор;
• паспортные данные потребителя:
• названия и места расположения приемников энергии, которые планируют присоединить к сети;
• срок выполнения работ по этапам  и окончательного введения объекта в эксплуатацию.

На основании полученной от потребителя информации поставщик подготовит требования к объекту, который планирует подключить.

Требования, нормы и сроки

Для достижения максимального уровня безопасности при использовании электроэнергии важно соблюдать все правила и нормы подключения, основными из которых являются:

• подключение производится только в том случае, если расстояние от ближайшего столба до границы земельного участка составляет не более 25 м;
• для подключения дома используется медный кабель диаметром не менее 4 мм;
• провод должен быть проложен таким образом, чтобы избежать соприкосновения с различными металлическими элементами, парапетами балконов, заборов, ограждений и так далее;
• допускается как воздушное, так и подземное подключение. Присоединение по воздуху отличается простотой выполнения, но портит вид участка. Подземное подключение выполнить сложнее и дороже, так как электрокабель должен быть проложен в защитной (чаще всего асбоцементной) трубе, но провода не будут мешать свободному передвижению, в том числе и строительной технике, и портить вид;
• при вводе в дом прокладка кабеля допускается только в защитном кожухе;
• на вводе обязательна установка счетчика, по которому будет определяться расход электроэнергии и размер платы за предоставление ресурса;
• допустима установка индивидуального прибора учета со следующими рабочими параметрами: класс точности – не менее 2, рабочий ток – не менее 30 А;
• разводка электросети в доме должна осуществляться медными проводами сечением 0,6 см или алюминиевыми проводами с сечением 1,6 см;
• все подключаемое оборудование должно соответствовать требованиям безопасности.

В среднем на разработку проекта, получение разрешения и организации присоединения требуется от 2 месяцев до 1 года.

Помощь в подключении к электрическим сетям

Подключение к электрическим сетямСпециалисты компании не только помогут решить вопрос не отлько подключения к электрическим сетям, но и легализации потребления электроэнергии, а также помогут снизить штрафы за безучетное \ бездоговорное потребление электроэнергии.

Мы поможем Вам избежать негативных последствий пригарантии быстрого и легального подключение электросетей к Вашим коммерческим объектам и объектам недвижимости.

В некоторых случаях безучетное потребление электроэнергии происходит вынужденно. Причины этого могут быть различны, к ним относятся невозможность легализовать электроэнергию, связанное с невозможностью получить акт технологического присоединения или неисправность приборов учета, истечение сроков поверки счетчиков \ трансформаторов тока или намеренное сокрытие потребления электической энергии, например выявление второго скрытого кабеля. Но чаще всего из-за неосведомленности потребителя о тонкостях законодательства и различных ухитрений со стороны сбытовых или сетевых компаний.

Сотрудники нашей компании имеют большой опыт в консультационной и практической поддержке физических и юридических лиц, которые планируют обеспечить подключение объектов к электрическим сетям.

Если Ваше несанкционированное потребление электроэнергии уже было выявлено, наша компания поможет Вам снизить штрафные санкции и в кратчайшие сроки заключить договор электроснабжения.

Мы гарантируем:

• высокое качество услуг;
• оперативность выполнения задач;
• доступные цены.

Сотрудничество с нашей компанией − залог быстрого и качественного подключения вашего объекта к электросетям.

Куда и как подавать заявку

Для согласования процедуры подключения собственнику надела требуется обратиться в отделение сетевого оператора. Сделать это можно следующими способами:

• личное посещение отделения Районной эксплуатационной службы;
• через почту;
• онлайн на портале электросетевых услуг города.

Форма заявления регламентирована Постановлением Правительства РФ №588. В его содержании указываются следующие сведения:

• персональная информация о заявителе (Ф. И. О., паспортные данные, адрес фактический и по прописке);
• адрес участка;
• основание для подключения (строительство нового объекта, расширение площади существующего, необходимость в увеличение мощностей и т. д.);
• показатели уровня энергопотребления;
• сроки проектирования;
• информация о гарантирующем поставщике;
• перечень прилагаемой к заявлению документации;
• дата составления;
• собственноручная подпись заявителя.

Предварительная разметка

Для правильного проведения разметки вам необходимо нанести на стену меловую разметку. Линии из мела будут представлять собою трассы прохождения проводов.

Для того чтобы быстро провести разметку вам необходимо использовать специальную нить, которая содержит в себе частицы мела. Для начала вам следует закрепить веревку, а потом оттянуть ее и бросить. После того как веревка коснется стены на ней останется ровная линия из мела. После проведения предварительной разметки свои стены вы можете сфотографировать.

Рыночная стоимость 1 сотки земли

Проект электрификации

На разработку проекта электрификации домов, дач или участков имеют право только те предприятия, которые обладают государственной лицензией.

Привлекать к работе учреждения, не имеющие сертификата, бессмысленно – местная РЭС и уполномоченные органы не утвердят проекта.

Чтобы подключить дом к сетям, необходимо представить такие бумаги:

• топографию участка и детального плана подсоединения к электрическим линиям;
• схему подведения кабеля от опорного столба к счетчику электричества;
• расчет номинала входной группы: автомата включения и ограничителя напряжения;
• проект заземляющей шины.

Если используются электросети трехфазного напряжения, необходим расчет номинальной мощности трансформатора, пропускных возможностей сети и электрических шкафов. После изготовления проектной документации необходимо согласовать ее с РЭС и местными органами самоуправления.

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

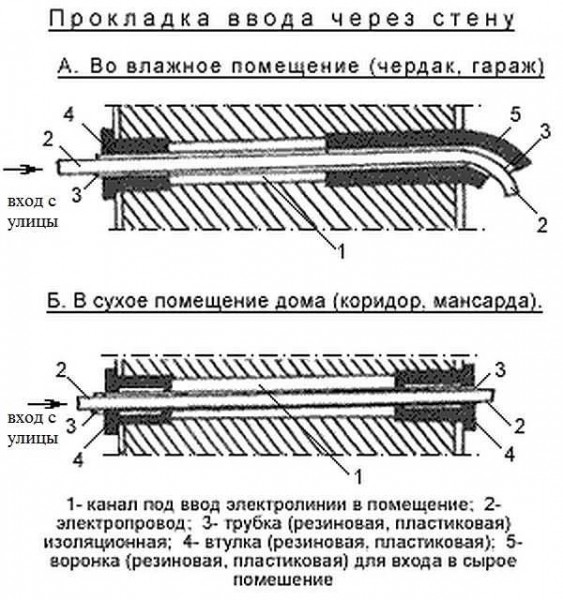

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003)  и должна быть не меньше:

• 2,8 мм для кабеля сечением жилы 4 кв. мм
•  3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента.  В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают  надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

Заключение договора на технологическое присоединение и технические условия

С момента получения сетевой организацией заявки на технологическое присоединение есть 30 дней, в течение которых она обязана подготовить проект договора на технологическое присоединение и технические условия (ТУ) на электроэнергию с мощностью присоединяемых объектов до 15 кВт — для бытовых нужд.

В случае, если значение предоставляемой потребителю мощности находится в интервале 100 — 750 кВт, то установленный срок подготовки проекта договора и ТУ сетевой организацией составляет 15 рабочих дней

Для чего необходимо получать ТУ на электроснабжение?

Технические условия на электроснабжение — это документ, содержащий в себе требования, которые необходимо выполнить, чтобы осуществить подключение к сетям электроэнергии, для увеличения потребляемой мощности и т.п. Он является приложением к договору на подключение к электросетям.

Получение этого документа является обязательным условием, выполнение которого позволит избежать проблем в процессе осуществления технологических работ по подключению участка (дома) к электроэнергии.

Какие данные содержатся в ТУ?

Прежде всего, проект ТУ на подключение электричества включает в себя план расположения объектов подключения, а также следующую информацию:

• адрес участка;
• название объекта;
• категория надёжности, данные по напряжению и нагрузке (в кВт);
• информация о параметрах электросети и наличия резервной мощности;
• указание способа и точек подключения;
• расчёт значения номинального тока короткого замыкания;

Например, если вы рассчитываете отапливать дом и получать горячую воду с помощью электроэнергии — об этом обязательно стоит сообщить.

ТУ должны соответствовать ГОСТ Р. Они устанавливают порядок и количество выполняемых работ каждой из сторон, заключивших договор.

Выполнение всех пунктов ТУ также необходимы для того, чтобы стороны договора могли подписать акт, подтверждающий завершение всех описанных работ.

Только после выполнения всех условий, указанных в ТУ, объект подключается к электросетям.

Какие документы нужны для получения ТУ?

При обращении в энергетическую организацию, с целью получения ТУ с собой следует иметь следующие бумаги:

• ксерокопия паспорта заявителя;
• ксерокопии документов, подтверждающих право владения участком (домом), подключаемым к электросетям. Копии должны быть заверены нотариусом;
• разрешение на строительство;
• документ, в котором представлены границы участка ( это может быть ситуационный план или топографическая съемка территории);
• величина необходимой нагрузки (стандартная мощность для бытовых нужд — 15 кВт). Если необходимо больше — нужно указать требуемое значение.

Образец Договора на Технологическое присоединение к сети

Договор на технологическое присоединение к электрическим сетям должен содержать в себе такую информацию, как: реквизиты заявителя, описание точки присоединения к электрическим сетям, величину предельной для заявителя мощности, мероприятия, выполняемые сторонами в рамках договора, перечень прав сторон и их обязательств, размер платы и порядок выплаты стоимости присоединения к электросетям, порядок разграничения построенных объектов, ответственность каждой из сторон и порядок урегулирования возможных споров.

Типовой договор можно найти в приложении №8 к «Постановление Правительства РФ от 27.12.2004 N 861 (ред. от 30.01.2019) «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям» (с изм. и доп., вступ. в силу с 19.03.2019)». Вот ссылка на сам документ.
